Общая схема.

схема откатных ворот

  1. Несущий профиль
  2. Несущая роликовая тележка
  3. Полотно ворот
  4. Столб опорный
  5. Плато от бокового качения
  6. Столб ответный
  7. Уловитель нижний
  8. Зубчатая рейка
  9. Электропривод

Необходимые условия при изготовлении откатных самонесущих ворот: полотно ворот должно быть жестким, выдерживать ветровые и весовые нагрузки (в том числе изгиб под собственным весом). Направляющая приваривается к жесткому полотну.


Базовая комплектация для ворот консольного типа.

Состав базовой комплектации определяется исходя из веса устанавливаемых ворот, их габаритных размеров и варианта исполнения (глухие или решетчатые). Основным конструктивным элементом, определяющим работоспособность и обеспечение требуемых потребительских качеств изделия в течение всего срока службы, является направляющая. Критерием выбора направляющей является соответствие ее технических характеристик для выбранного полотна ворот. Комплектация ворот формируется исходя из выбранной направляющей.

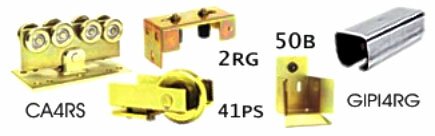

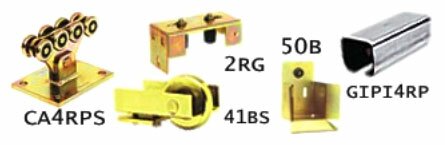

В состав базового комплекта для изготовления откатных ворот входят:

1. металлический профиль - направляющая


2. две роликовые опоры


3. плато с роликами от бокового качения


4. ролик концевой


5. заглушка несущего профиля

6. уловитель нижний

Выбор направляющей и комплектующих.

Для изготовления откатных самонесущих ворот используются три типа направляющих. На их основе существует три базовых комплекта:

1. ЭКО (комплект для ворот весом до 200 кг).


2. НОРМА (комплект для ворот весом до 600 кг).


3. МАКС (комплект для ворот весом до 1200 кг).

Схема распределения нагрузок.

F1 = F2 + P + Pt
F2 = (P*A/I - Pt)/2

Р - вес основной части ворот
Pt - вес технологической части ворот
F1 - сила тяжести действующая на роликовую опору 1
F2 - сила реакции, действующая на роликовую опору 2
A - ширина проема ворот
I - расстояние между центрами роликовых опор
B - высота ворот
